ReadAnalogVoltage

אחרי שלמדנו לקרוא ערך אנלוגי בעזרת הארדואינו, נראה איך אפשר להמיר את הערך שקלטנו למספר שמייצג את המתח החשמלי באותה נקודה. בשיעורים הקודמים למדנו שערך של קראיה אנלוגית יכול להיות מספר בין 1023 ל-0. אם הקריאה היא 1023 הפין האנלוגי מחובר למתח של 5V ואם הערך הוא 0 הפין מחובר ל-0V. כל מספר שנקל בין 1023 ל-0 מייצג מתח בין 5V ל-0V. מכיון שהיחס בין שתי הערכים הוא ליניארי (כלומר אחד לאחד – למשל 511 = 2.5V) ניתן לעשות חישוב פשוט של המרה.

על מנת לחשב את המתח נשתמש בשיטה המתמטית לחישוב אחוזים. לדוגמא אם נרצה לחשב כמה וולט שווה קריאה של 300, נציב את הנתונים בטבלה כפי שניתן לראות בתמונה. וכדי לחשב נכפיל את שני המספרים שנמצאים באלכסון זה לזה (300*5 = 1500), ונחלק במספר הנותר (1500/1023 = 1.46V).

נפתח את הדוגמא ReadAnalogVoltage בתוכנה של הארדואינו, נפתח את דף הדוגמא באתר ארדואינו ונבנה את המעגל לפי השרטוט.

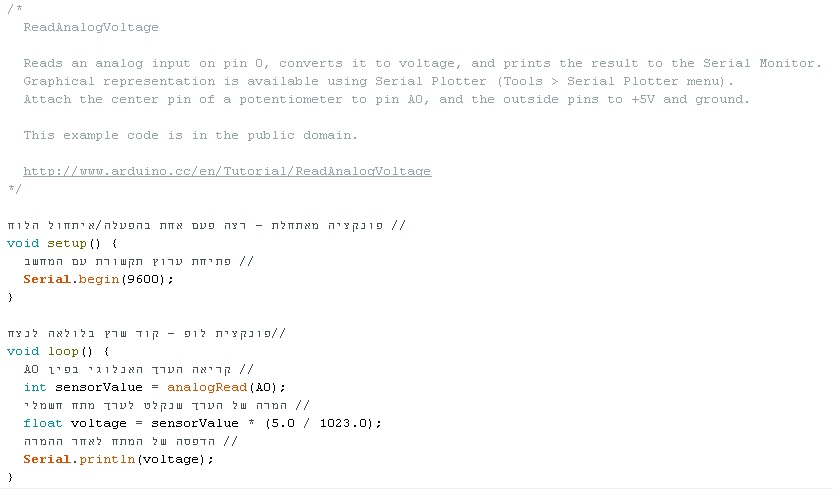

נטען את הקוד לארדואינו ונפתח את המוניטור – נראה איך סיבוב פוטנציומטר משפיעה על קריאת המתח בפין A0. נעבור על הקוד ונראה איך הוא עובד.

אתגר

– אפשר להחליף את הפוטנציומטר בחיישן אור ונגד 10K ולאות את ההשפעה.
