AnalogInOutSerial

אחרי שקלטנו מידע אנלוגי וייצגנו אותו בעזרת נורת לד מהבהבת (דיגיטלי) בהתאם לערך שנקלט, עכשיו ניקח ערך אנלוגי כקלט ונוציא אותו כפלט PWM (מדמה אנלוגי). כלומר נקרא את האות האנלוגי מהחיישן פוטנציומטר ובהתאם למיקום המחוגה עוצמת האור של נורת הלד תשתנה.

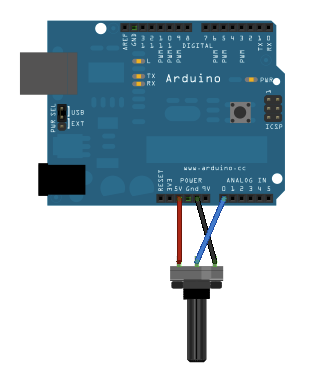

נפתח את התוכנה של ארדואינו ונטען את דוגמא AnalogInOutSerial, נלחץ על הקישור לדף הדוגמא באתר של ארדואינו ונבנה את המעגל החשמלי בהתאם לשרטוט ורשימת החלקים שמופיעה שמה.

נעלה את הקוד לארדואינו וננסה לסובב את הפוטנציומטר, נראה איך הוא משפיע על בהירות האור.

נפתח את חלון המוניטור ונראה את הערכים שנקלטים ונפלטים מהארדואינו.

סרטון

נעבור על הקוד ונראה מה עושה כל שורה

אתגר

– נשתמש בפונקצית maping ונהפוך את כיוון הפונציומטר דרך התוכנה.
