בלינקי הרובוט

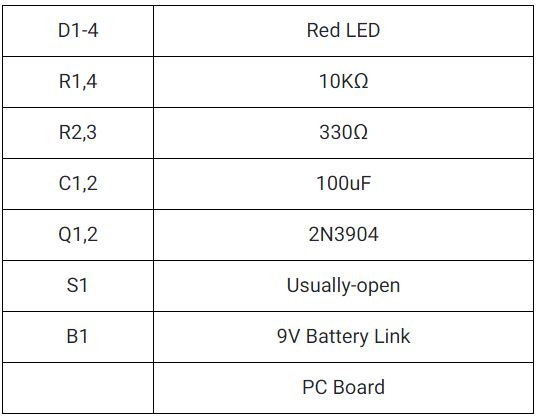

טבלת רכיבים – רובוט

תיאור המעגל

בלינקי מהבהב בנורות שלו בקצב של שני הבהובים בשניה. למרות שבלינקי הוא צעצוע, הוא יעזור לנו ללמוד הרבה עקרונות חשמליים חשובים שיכשירו אותנו כטכנאים.

לפני שמתחילים… חידון קצר

איך קוראים לנורה שבה משתמשים במעגלים קטנים?

1. לד

2. מד

3. לייטבולב

4. בולב

זרם החשמלי נע…

1. מהצד השלילי של הבטרייה לצד החיובי.

2. מהצד החיובי של הבטרייה לצד השלילי.

3. לפעמים ככה, לפעמים ככה.

4. הזרם החשמלי לא נע במעגל.

בניית המעגל

שלב 1

קח לידך את המעגל המודפס, זהה את הצד עם פסי הנחושת, הצד בו אנו מלחימים.

השווה את המעגל למעגל בשרטוטים,

ראה שאתה יודע כיצד להסתכל עליו לפי שרטוטים 1 ו-2.

שלב 2

זהה את הנורות 1D ו – 2D. שים לב שלכל נורה יש רגל אחת יותר ארוכה מהשנייה, יש לכך משמעות!

לשם נוחות בצד של הרגל הקצרה חתכו את הפלסטיק האדום בצורה ישרה (במבט מלמעלה), צד הוא הצד של ה -.

שים לב כיצד יש להלחים את הנורות לפי השרטוט (מצוין בשרטוט היכן נמצא הצד השטוח).

הלחם את הנורות וקצוץ את רגליהן.

שלב 3

זהה את הנגדים: 1R ohm K10 (צבעו – חום, שחור, כתום), ו – 3R ohm 330 (צבעו – כתום, כתום, חום).

מקם אותם במעגל לפי השרטוט והלחם אותם.

שלב 4

זהה את הקבלים: 1C ו – 2C, שניהם uF100. שים לב לקבלים יש קוטביות.

חשוב מאוד איך מכניסים אותם למעגל.

וודא שאתה מבין איזה רגל הולכת ל + ואיזה ל -. הלחם אותם וקצוץ את הרגליים.

שלב 5

זהה את הטרנזיסטורים 1Q ו – 2Q. מקם אותם במעגל לפי השרטוט, וודא שהצד השטוח ממוקם בכיוון הנכון, והלחם אותם.

שלב 6

זהה את הנגדים: 2R ohm 330 (צבעו – כתום, כתום, חום), ו – 4R ohm K10 (צבעו – חום, שחור, כתום).

מקם אותם במעגל לפי השרטוט והלחם אותם.

שלב 7

זהה את נורות 3D ו – 4D. מקם אותם במעגל. וודא שהצד השטוח ממוקם בכיוון הנכון והלחם.

שלב 8

זהה את המתג 1S. מקם אותו במעגל לפי השרטוט והלחם.

שלב 9

זהה את חיבור הבטריה 1B. שים לב לצבעים של החוטים היוצאים: אדום הוא תמיד ה-+.

ושחור הוא תמיד -.הלחם אותם אחרי שבדקת לאן כל חוט הולך.

שלב 10

חבר סוללה. האורות מהבהבים? המעגל עובד!
